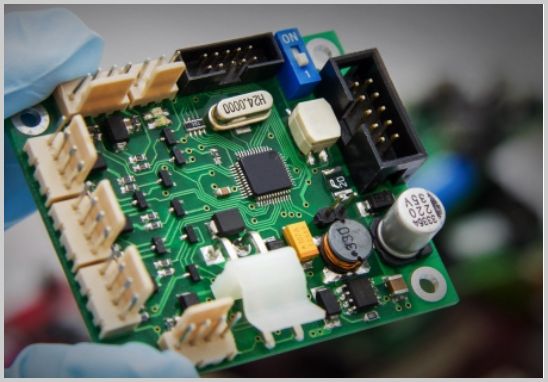

在電子產品研發、維修及仿制領域，常常面臨這樣的困境：手上只有一塊實物電路板，卻沒有任何設計圖紙。這時，很多工程師和采購人員會問：PCB抄板能恢復原理圖嗎？答案是肯定的。本文將系統解答這一問題，并詳細介紹電路板抄板的完整流程與應用價值。
一、什么是PCB抄板？
PCB抄板（PCB Reverse Engineering，即PCB逆向工程），是指在沒有原始設計資料的前提下，通過對實物電路板進行測量、分析和還原，重新獲得該電路板的PCB文件、原理圖（Schematic）、BOM物料清單等全套設計資料的技術過程。
抄板的目的通常包括：
- 產品仿制與二次開發
- 原版設備停產后的備品備件復制
- 損壞電路板的維修與替代
- 學習和研究電路設計原理
二、PCB抄板能恢復原理圖嗎？
可以，而且這是抄板工作的核心價值之一。
原理圖（Schematic Diagram）是電路功能邏輯的抽象表達，描述各元器件之間的電氣連接關系。PCB文件則是原理圖在物理空間的具體布局實現。兩者本質上是同一電路的兩種表達方式，理論上可以相互轉化。
從PCB文件恢復原理圖的邏輯依據：
> 根據電氣工程基本原理，任何一塊PCB板的布線網絡（Netlist）都與其對應的原理圖存在唯一映射關系。只要完整還原了PCB的網絡連接，即可逆向推導出原理圖。（參考：IPC-2581標準，電子行業數據交換規范）
因此，PCB抄板 → 獲得PCB文件 → 提取網絡表 → 還原原理圖，這一逆向鏈路在技術上是完全可行的。
三、PCB抄板恢復原理圖的完整流程
專業PCB抄板公司的標準作業流程通常分為以下幾個階段：
① 實物電路板預處理
對電路板進行高清拍照存檔，記錄元器件位號、型號、方向，對多層板需進行逐層打磨、分層掃描。
② PCB文件還原
使用專業掃描儀獲取各層圖像，配合Photoshop、CAM350、Altium Designer等軟件，逐層描繪走線、焊盤、過孔，最終輸出完整的PCB源文件（.PCB / .BRD格式）。
③ BOM物料清單整理
根據實物逐一識別并記錄所有元器件的型號、規格、封裝形式，生成完整BOM表，供采購及后續貼片使用。
④ 原理圖恢復
以PCB文件的網絡連接為基礎，結合元器件數據手冊，使用Altium Designer、KiCad、OrCAD等EDA工具，按功能模塊（電源、主控、通信、驅動等）逐步繪制原理圖，并進行電氣規則校驗（ERC）。
⑤ 驗證與測試
將恢復的文件用于實際打樣，制作樣板后進行功能測試，與原板對比驗證，確保抄板成功率。
四、原理圖恢復的精度與注意事項
影響原理圖恢復質量的關鍵因素：
| 影響因素 | 說明 |
| 板層數量 | 層數越多，逆向難度越高，4層以上需分層處理 |
| 元器件封裝 | BGA、QFN等密腳封裝識別難度大，需借助X-Ray檢測 |
| 絲印完整性 | 絲印清晰可加速元器件識別，模糊則需查閱數據手冊比對 |
| 加密芯片 | 部分MCU/CPLD/FPGA含加密保護，無法直接讀取程序，需特殊處理 |
專業提示： 恢復的原理圖應視為"參考原理圖"，在用于二次開發時，建議工程師結合功能需求進行適當優化，而非完全照搬，以規避潛在的知識產權風險。
五、PCB抄板常見應用場景
1. 老舊設備維修與替代
進口設備停產、原廠不提供備件，通過抄板復制關鍵控制板，是工業維修領域最常見的需求之一。
2. 產品快速仿制與改良
參考市場上成熟產品的電路設計，結合自身需求進行二次開發，縮短研發周期、降低試錯成本。
3. 競品分析與技術研究
通過逆向分析競品電路板，了解其技術方案，為自主研發提供參考。
4. 小批量定制生產
客戶提供實物樣板，抄板后直接進入PCB制作和PCBA貼片環節，實現快速量產。
六、如何選擇靠譜的PCB抄板公司？
選擇抄板服務商時，建議重點考察以下維度：
- 經驗年限： 是否有5年以上行業實戰經驗，能否提供同類案例參考
- 全流程能力： 是否自有PCB板廠和SMT貼片廠，能否實現抄板→打樣→測試一站式完成
- 保密協議： 是否簽署NDA保密協議，保護客戶資料安全
- 成功率承諾： 是否明確承諾功能測試通過率，避免交付"死板"
- 交付物完整性： 是否提供PCB源文件、原理圖、BOM三件套完整交付
七、宏力捷電子——您的一站式PCB抄板服務專家
深圳宏力捷電子擁有10年以上PCB抄板實戰經驗，服務客戶覆蓋工業控制、消費電子、醫療設備、汽車電子、通信設備等多個行業。
我們的核心服務能力：
- 專業抄板團隊： 資深工程師主導，全程人工核驗，保障原理圖恢復精度
- 自有PCB板廠： 從抄板到制板無縫銜接，單/雙/多層板均可承接，快速打樣
- 自有SMT貼片廠： 具備精密SMT貼裝能力，支持0201元件、BGA植球返修
- 元器件采購： 與主流正規渠道合作，按BOM一站式采購，避免假冒物料風險
- PCBA代工代料： 從PCB制作到元器件采購、SMT/DIP焊接、組裝測試全流程承包
- 保密服務： 簽署保密協議，客戶資料嚴格保密，放心委托
無論您是需要電路板仿制、原理圖恢復、老舊設備備件復制，還是PCBA打樣及批量代工，宏力捷電子均可為您提供專業、高效、可靠的一站式解決方案。
