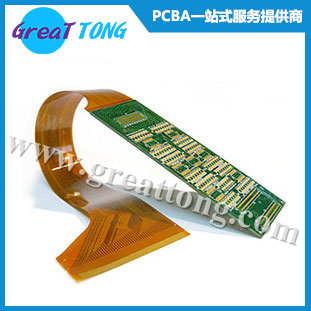

FPC電路板打樣_沉金工藝_帶金手指_補強_鏤空

產品名稱：FPC電路板打樣
PCB基材：聚酰亞胺

表面處理：沉金工藝

產品銅厚：1oz
FPC特征：黃色覆蓋膜，白色字符，外形鏤空，金手指，補強
品質保證：100%電測
外形處理：樣板激光外形，批量精密模具

【產品描述】

月產能：25000平米

層數：1－30層

產品類型：厚銅板（5 OZ）、阻抗板、HDI板、高頻板、鋁基板、FPC、軟硬結合板

PCB制板原材料

常規板材：FR4

高頻材料：Rogers、 Taconic

高TG板材：S1000-2M、聯茂 IT180A及配套P片

阻焊：太陽油墨 (日本Taiyo PSR-2000/4000系列)

表面處理：無鉛噴錫、沉金、OSP、沉錫、沉銀、鍍硬金(50u”)

選擇性表面處理：沉金＋OSP、沉金＋金手指、沉銀＋金手指

PCB制板技術參數

最小線寬/間距：外層2.5/2.5mil，內層3/3mil(1/3、1/2OZ)

最小鉆孔：0.15mm(機械鉆孔)/4mil(鐳射鉆孔)

最小焊環：4mil

最厚銅厚：5OZ

成品最大尺寸：650x1100mm

板厚孔徑比：20：1

PCB制板公差

金屬化孔：±0.075mm （極限±0.05）

外形公差：±0.1mm(極限±0.05-0.075mm)

了解更多：電路板加工能力
